Instruções de fiação para filtro de isolamento
Em aplicações práticas de transportadores de linha de energia, cargas significativas, como estabilizadores de tensão, conversores de frequência, servossistemas, motores de alta potência, capacitores de grande capacidade e unidades UPS são comumente instaladas em linhas de energia. Essas cargas exibem efeitos de absorção pronunciados em sinais de alta frequência em portadoras de linhas de energia de banda larga. Para evitar a degradação do desempenho dos transportadores de linha de energia, é altamente recomendável instalar filtros de isolamento dedicados nas linhas de energia para bloquear interferências de fontes de carga, alcançando assim um desempenho de comunicação ideal para sistemas de transportadores de linha de energia.
Método de fiação para filtro de isolamento:
1. Lado da fonte de alimentação: A entrada (LINE) do filtro de isolamento no lado da fonte de alimentação está conectada à entrada de energia, enquanto sua saída (LOAD) está vinculada à saída (LOAD) do filtro de isolamento no lado da carga. Uma portadora de banda larga é conectada em paralelo à saída (LOAD) do filtro de isolamento.
2.Lado da carga: A saída (LOAD) do filtro de isolamento do lado da carga está conectada à entrada da fonte de alimentação, enquanto sua entrada (LINE) está ligada ao equipamento de carga. Uma portadora de banda larga é conectada em paralelo à saída (LOAD) do filtro de isolamento.

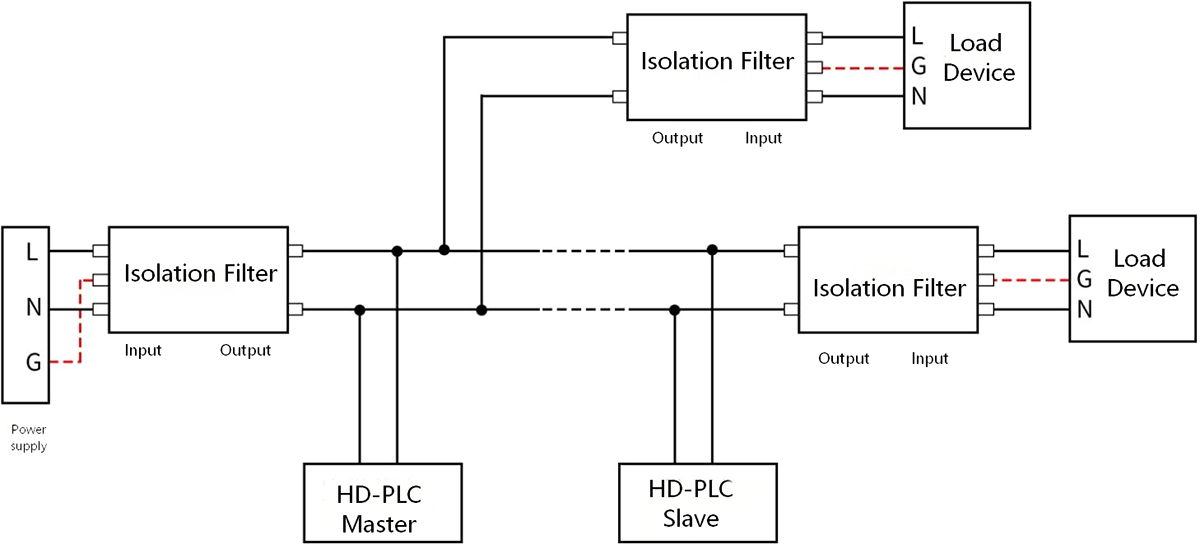

O diagrama de fiação do filtro de isolamento monofásico é mostrado abaixo:

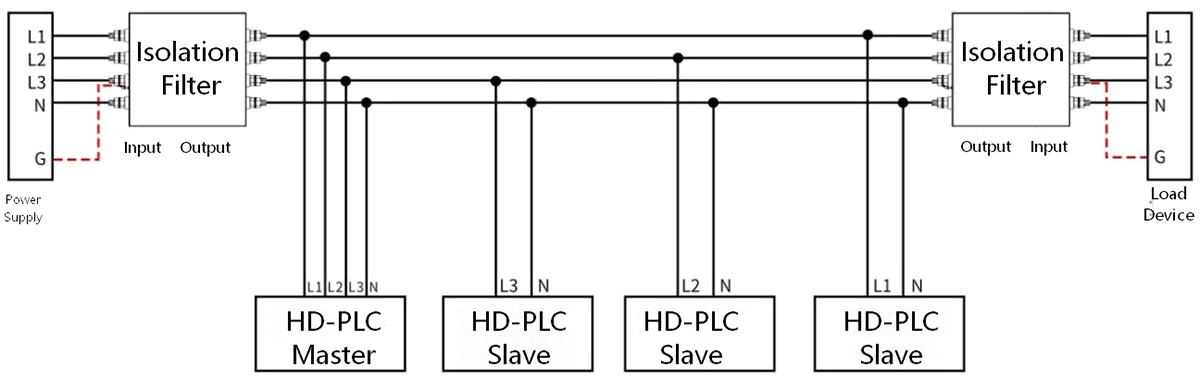

O diagrama de fiação para um filtro isolado trifásico de quatro fios é mostrado abaixo:

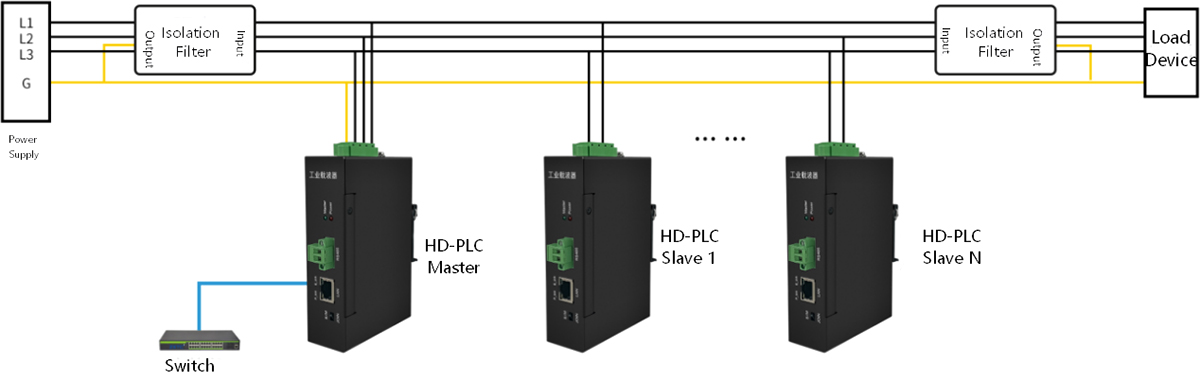

O diagrama esquemático da fiação do filtro de isolamento dedicado do conversor de frequência é mostrado abaixo:
Os assuntos precisam de atenção:
1. O filtro de isolamento é um filtro de isolamento de fonte de alimentação dedicado, projetado para uso com transportadores de linha de energia. Nunca substitua filtros de energia comerciais por filtros de isolamento dedicados destinados a transportadores de linha de energia.
2. Ao instalar filtros de isolamento, a direção de instalação deve ser cuidadosamente diferenciada. Para filtros do lado da fonte de alimentação, a corrente flui da entrada para a saída, enquanto para filtros do lado da carga, ela flui da saída para a entrada. É particularmente importante observar que a direção de instalação dos filtros do lado da carga é inversa à dos filtros do lado da fonte de alimentação.
3. O filtro de isolamento é conectado em série na linha de energia, enquanto o portador de banda larga é conectado em paralelo à linha de energia na extremidade de saída do filtro de isolamento. Filtros de isolamento não devem ser instalados nas linhas de energia entre diferentes operadoras de banda larga dentro da mesma rede.
4. O filtro de isolamento deve ser instalado o mais próximo possível do lado da fonte de alimentação e do lado da carga para filtrar eficazmente a interferência eletromagnética que penetra ao longo das linhas de energia e irradia para fora.
5. As linhas de entrada e saída do filtro de isolamento devem manter uma distância adequada entre elas. Evite fiação paralela ou cruzada para evitar degradação do desempenho da filtragem.
6. O fio terra do filtro de isolamento não deve ser deixado flutuante; deve ser conectado a um fio terra ou ao invólucro metálico da caixa elétrica, sendo preferível o menor comprimento possível.
7. Todas as cargas no circuito portador de energia devem estar equipadas com filtros de isolamento para garantir que a comunicação portadora de banda larga opere em linhas de energia limpas.
8. Risco de choque elétrico: Não opere sob condições de tensão! O filtro de isolamento é equipado com componentes de armazenamento de energia e os riscos de tensão permanecem dentro de 10 segundos após a interrupção da energia. Não toque diretamente nas conexões dos terminais imediatamente após a desconexão da alimentação.
ASY Electronics is China Custom HD-PLC Power Line Filter Suppliers and Industrial Grade Power Line Isolator Filter Manufacturers, a high-tech enterprise specializing in the industrial Internet of Things (IoT), dedicated to building a data-driven, highly collaborative, and future-oriented smart factory. With "data sensing" and "intelligent connectivity" as our core capabilities, we provide manufacturing enterprises with integrated solutions—from equipment condition monitoring and refined energy management to production process optimization—through our independently developed edge-layer hardware and data integration solutions. We empower enterprises to achieve digital and intelligent transformation. We offer PLC Band-pass Filter Solutions for sale.
Imagine um típico parque de tanques durante uma operação de enchimento noturna. O operador segue a mesma rotina que utiliza há anos: ligar a bomba, observar o medidor de nível e aguardar o alarme automático. Esta noite, o transmissor de nível sai da calibração, o alarme de nível alto nunca é ativado e o tanque tr...
READ MOREComo realmente funciona a medição de fluxo de massa térmica A medidor de fluxo de massa de gás térmico mede o gás sentindo quanto calor é transportado quando as moléculas de gás passam através de um elemento aquecido. Ao contrário dos dispositivos de pressão diferencial ou de vórtice, ele informa...
READ MOREPor que a estabilidade ambiental é um problema diário de engenharia, e não uma configuração única Salas limpas, áreas de armazenamento refrigerado, armazéns farmacêuticos e laboratórios de precisão compartilham uma vulnerabilidade silenciosa: as condições mudam. Um compressor funciona ligeiramente fora da t...
READ MOREOs sistemas de comunicação por linha de energia (PLC) de alta velocidade são amplamente utilizados em aplicações industriais de IoT para transmitir grandes volumes de dados através de linhas de energia existentes. No entanto, as linhas de energia são inerentemente barulhentas devido a dispositivos de comutação, motores e outros equipamentos industriais. Um Filtro de linha de energia HD-PLC é um componente crítico que mitiga o ruído e melhora a integridade do sinal, garantindo uma comunicação confiável mesmo em ambientes industriais adversos.
| Parâmetro | Valor típico | Impacto na integridade do sinal |
| Perda de inserção | ≤ 1 dB (1-30 MHz) | Atenuação mínima de sinal, mantém comunicação de alta velocidade |
| Atenuação de ruído EMI | > 40 dB (100 kHz – 30 MHz) | Reduz a corrupção de dados causada por ruído industrial |
| Correspondência de Impedância | 50Ω±5% | Evita reflexões de sinal, melhora a integridade dos dados |
| Isolamento de tensão | Até 2500V | Protege dispositivos PLC contra surtos e picos |
ASY Eletrônica , fabricante líder de soluções de operadora de linha de energia personalizada (PLC) com base na China, integra Filtro de linha de energia HD-PLCs em soluções abrangentes de comunicação IoT industrial. Com recursos de integração de dados e hardware de camada de borda, ASY Eletrônica permite que as empresas alcancem conectividade inteligente , gerenciamento refinado de energia, monitoramento das condições dos equipamentos e otimização do processo de produção. Ao incorporar filtros de alto desempenho, ASY Eletrônica garante comunicação HD-PLC estável e confiável para fábricas inteligentes.
Em resumo, Filtros de linha de energia HD-PLC desempenham um papel fundamental no aprimoramento da integridade do sinal em sistemas de comunicação por linha de energia de alta velocidade. Ao suprimir o ruído, reduzir os reflexos, fornecer isolamento de tensão e manter um alto rendimento, esses filtros permitem redes IoT industriais confiáveis. Empresas como ASY Eletrônica aproveite esses filtros como parte de soluções ponta a ponta, apoiando a transformação digital e inteligente em empresas de manufatura.
