Recursos
● Usando um chip sensor de fluxo de sistema microeletromecânico (MEMS), um desvio de bypass e uma válvula proporcional eletromagnética.
● As válvulas proporcionais eletromagnéticas são caracterizadas por uma longa vida útil e alta sensibilidade.
● Estabilidade do ponto zero do sensor.
● Possui alta precisão e boa repetibilidade dentro de sua faixa de medição.
● Tempo de resposta rápido.
● Interface mecânica padrão, fácil de instalar.
● Saída de comunicação RS485, protocolo MODBUS RTU padrão.
● O LCD exibe taxas de fluxo instantâneas e cumulativas, proporcionando uma experiência de leitura clara e intuitiva. As taxas de fluxo podem ser controladas por meio de um botão, e as taxas de fluxo controladas e em tempo real são exibidas diretamente na tela LCD.
● A configuração padrão inclui controle de entrada/saída de 4-20 mA.
● Controle de entrada/saída personalizável de 0-5 V ou 0-10 V
Introdução do produto

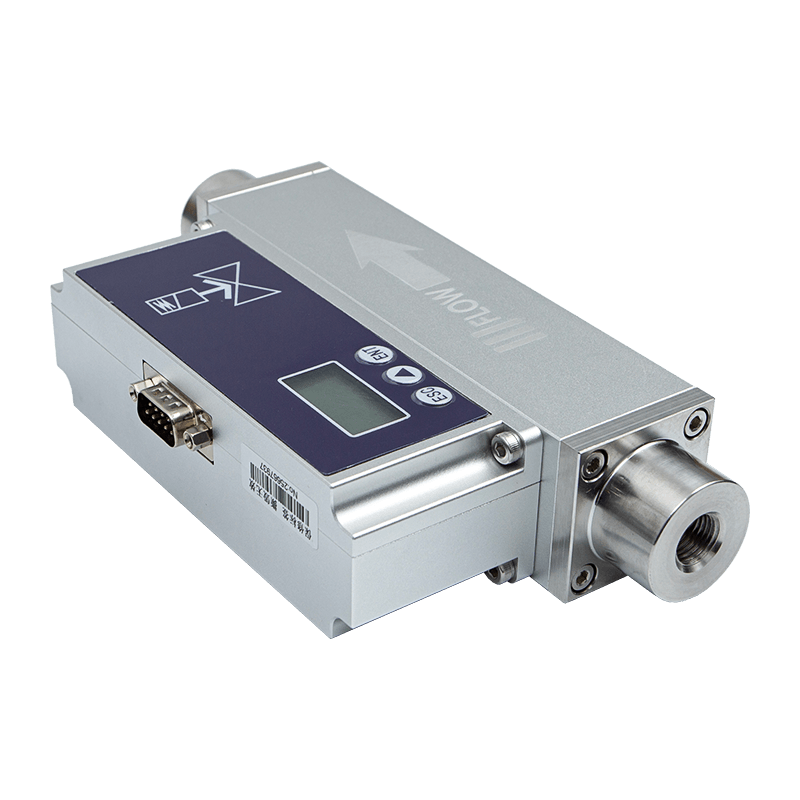

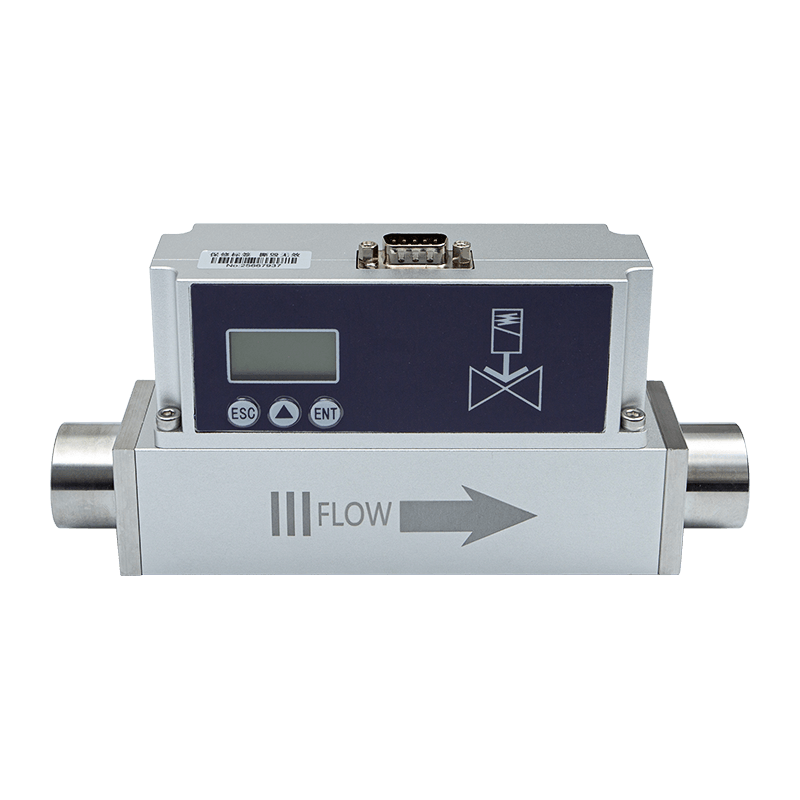

O medidor de fluxo de massa de gás térmico controlado por válvula proporcional AI-FC é um sensor de fluxo de gás térmico com controle de fluxo de válvula proporcional projetado e desenvolvido usando um chip de detecção de fluxo de sistema microeletromecânico avançado (MEMS). Ele combina tecnologia de processamento de sinal digital e algoritmos de controle de fluxo para obter controle preciso e processamento inteligente da taxa de fluxo de vários gases.
Os medidores de vazão controlados por válvula proporcional são caracterizados por alta precisão e fortes capacidades anti-interferência. O fluido de desvio no distribuidor está em estado de fluxo laminar, o que torna a medição e o controle mais estáveis e precisos, tornando-o adequado para a medição e controle de processo de vários gases limpos de pequeno fluxo.
Parâmetros técnicos
| fonte de alimentação funcionando | DC24V/12W |
| Precisão (%) | Precisão de controle: ±1,0% SP, Precisão de medição: 1% fs |
| Relação de faixa de controle e medição | 1:100 |
| Tipo de válvula | Tipo normalmente fechado |
| Temperatura operacional | -10~55℃ |
| umidade | <95% UR (sem geada, sem gelo, sem condensação) |
| Especificações de fluxo | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Faixa de pressão de trabalho | Medição: 0-1,5MPa Controle: 10SCCM-30SPLM Pressão: 0,1-1,0MPa Pressão de 100 SPLM: 0,1-0,65 MPa Pressão 300SPLM: 0,1-0,5 MPa |
| Tempo de resposta de controle típico | Menos de 1,5 segundos (T90) |
| Medir o tempo de resposta | <50ms |
| Método de saída | 4-20mA (1-5V), 0-5V e 0-10V podem ser personalizados. |
| Métodos de comunicação | RS485 (protocolo Modbus RS485) |
| Método de controle | Operação de botão, Modbus, 4-20mA (1-5V), 0-5V e 0-10V pode ser personalizada. |
| Conexão mecânica | Roscas internas G1/4, PT1/2; outros tópicos podem ser personalizados. |
| Nível de proteção | IP40 |
foram medidos a 25 ℃, 101,32 kPa e em ar seco.
Outros recursos
| Condições de temperatura padrão selecionáveis | 0°, 20°, 25°, ajustável pelo usuário, o padrão é 25° |
| Tipo de gás selecionável | Ar, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Diferença normal de pressão operacional | 0,1-0,8 MPa, vazão <= 30 SLM 0,1MPA-0,6MPA 30SLM 0,1MPa -0,4MPa 100SLM |
| Diferença de pressão de trabalho não convencional | Consulta personalizada disponível |
