Visão geral do produto
O sensor de temperatura sem fio passivo é um sensor de temperatura passivo de canal único e de alta precisão composto por um sensor de temperatura, dispositivo de modulação e amplificação de sinal, circuito de controle lógico, circuito de comunicação sem fio e antena. Este sensor de temperatura utiliza tecnologia de extração de energia por indução CT, tornando-o adequado para a maioria dos cenários de medição de temperatura com conexões de corrente apropriadas. Não requer fonte de alimentação externa ou bateria, oferecendo vantagens significativas em termos de estabilidade do produto e facilidade de instalação em comparação com sensores de temperatura alimentados externamente, que são difíceis de implantar, e sensores alimentados por bateria, que são suscetíveis ao impacto da temperatura ambiente em sua vida útil.

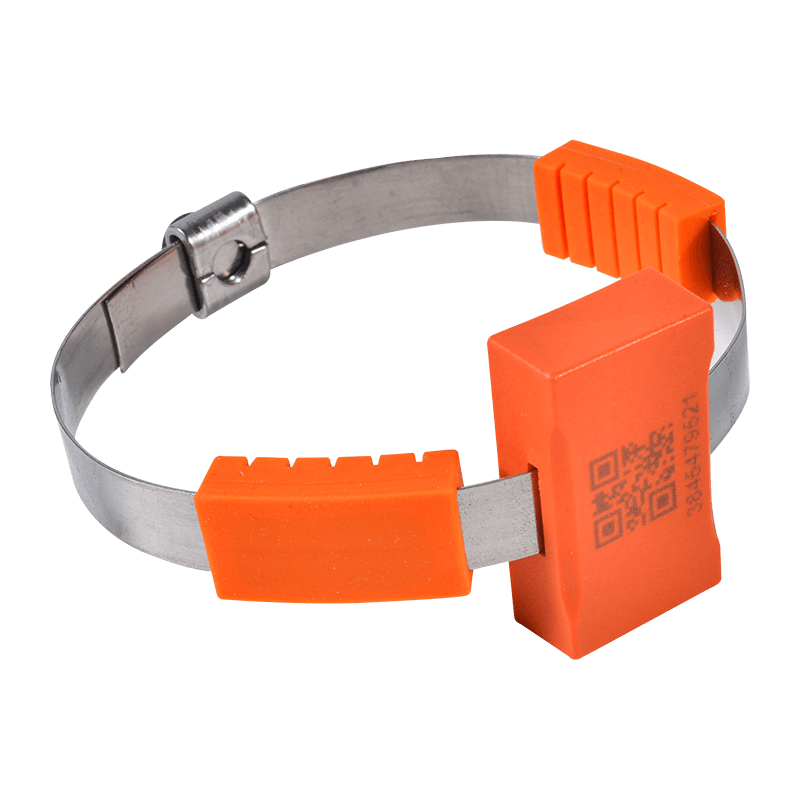

Este sensor de temperatura possui detecção de temperatura de canal único e usa um método de montagem com cinta, permitindo contato direto com o objeto que está sendo medido para instalação fácil e segura. Ele emprega comunicação sem fio de potência ultrabaixa, transmitindo os dados de temperatura de três canais coletados para um host de medição de temperatura sem fio por meio de uma rede sem fio. O produto é implantado principalmente em aplicações como painéis de distribuição de baixa tensão.
Principais parâmetros técnicos
| parâmetro | Faixa de medição de temperatura: -40 ~ 150 ℃ |
| Precisão de medição: ±1℃ |
| Frequência de amostragem de temperatura: 10 ~ 30 segundos (aleatório) por padrão |
| Frequência sem fio: 433MHz |
| Distância de transmissão sem fio: ≥ 350 metros (espaço aberto) |
| Potência operacional: Potência indutiva, corrente induzida maior que 3A |
| Corrente inicial: <5A |
| Requisito de nível de tensão para local de instalação do sensor: ≤ 220KV |
| Requisito de corrente primária para local de instalação do sensor: ≤5000A (Para correntes superiores a 5000A, entre em contato com o pessoal técnico do fabricante para avaliar as condições do local). |
| Método de instalação: Pacote |
| Dimensões do corpo principal: 24 mm * 22 mm * 10 mm |
| Instalar Parte | Quadro de distribuição de alta tensão removível: barramentos, contatos estacionários, conexões de cabos, etc. Aparelhagem de baixa tensão: terminais de saída, terminais de entrada e saída do disjuntor. Barramentos tubulares, barramentos de cobre, terminais de subestações, etc. |
| Aparelhagem fixa de alta tensão: barramentos, seccionadores, ligações de cabos, etc. |
| Aparelhagem de baixa tensão: entrada, saída do disjuntor, saída do cabo, etc. |
| Instalaration steps |  Passo 1: Estime o comprimento do local de instalação e insira o comprimento adequado no módulo; insira a placa coletora de energia e o silicone macio no sensor (com o lado corrugado do silicone macio voltado para baixo, alinhado com a posição do sensor de temperatura). |
| Etapa 2: Enrole o módulo ao redor da fonte de alimentação (caminho da corrente principal) de modo que o ponto de medição de temperatura entre em contato com a peça a ser medida e aperte as placas de liga em ambos os lados; em seguida, sobreponha as duas extremidades sob os clipes. Aperte os parafusos com uma chave Allen. |
