Descrição e aplicações do produto
Aplicação alvo: Este controlador foi projetado especificamente para a operação de portas médicas e portas deslizantes.
Especificação do modelo: O modelo AIG-150P-02 é a versão da série configurada especificamente para uso com motor DC sem escova.
Tipo de sistema: É um controlador de alta precisão que gerencia o movimento da porta através de curvas de velocidade personalizáveis e configurações de torque.
Principais recursos
Inicialização inteligente: Ao ligar, o controlador pode realizar uma medição automática da largura da porta (A_c) e retardar a abertura/fechamento da porta para identificar limites.
Curvas operacionais personalizáveis:
Curvas normais de abertura/fechamento: O sistema usa uma abordagem multifásica, incluindo partida em baixa velocidade, deslocamento em alta velocidade, desaceleração e uma fase de aproximação final.
Parâmetros do usuário (Série P): Permite o ajuste das velocidades de abertura/fechamento, fechamento em baixa velocidade e tempos de atraso no fechamento automático.
Gerenciamento sofisticado de torque: Fornece configurações independentes para torque de partida, torque anti-esmagamento e torque de manutenção (para manter a porta na posição) para ciclos de abertura e fechamento.
Modos de controle avançados:
Modo de demonstração de envelhecimento: permite testes de ciclo contínuo com intervalos ajustáveis.
Modo de Bateria de Emergência: Um recurso comutável para garantir a operação durante falhas de energia.
Modo de teste do motor: Facilita o diagnóstico técnico.
Especificações do produto
| Tensão de entrada | 176–264 VCA, 50/60 Hz |
| Controle Motor | Suporta motor sem escova ou servo motor de 24V DC, com corrente de saída máxima de 7,5A e potência de saída máxima de 150W |

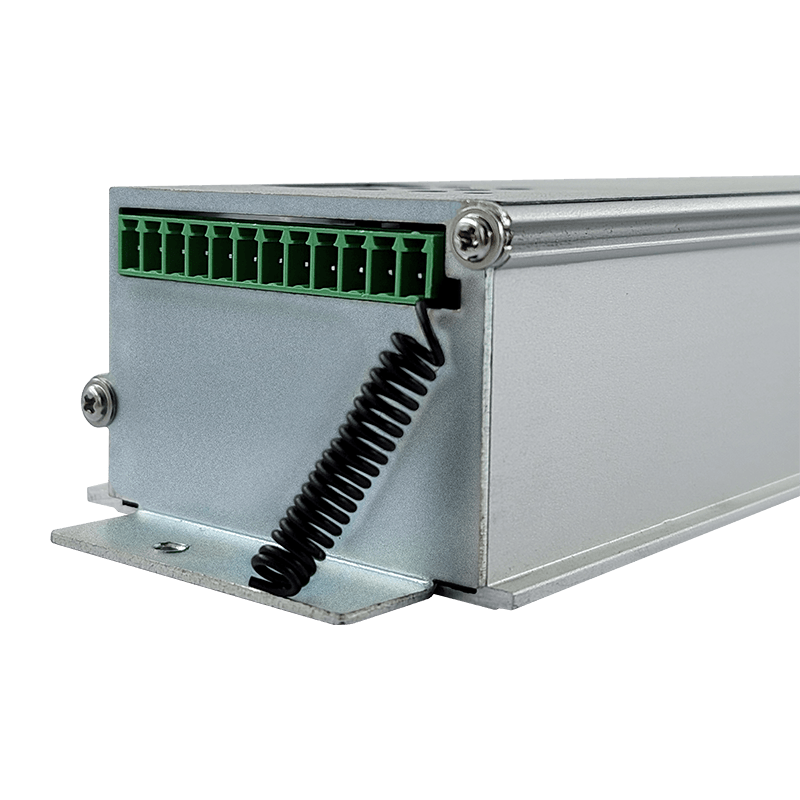

| Receptor de controle remoto integrado |
| Interface de comunicação RS-485 para conectividade de rede |

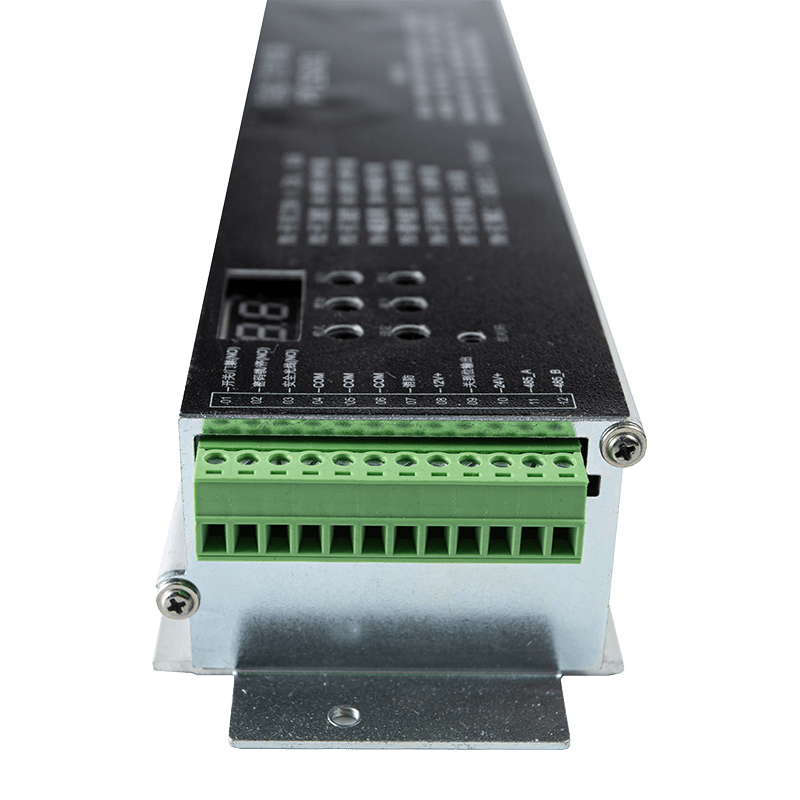

| Sinais de entrada | Abrir/Fechar, Parar, Alarme de Incêndio, Sensor de Segurança, Radar, Entrada de Intertravamento |
| Sinais de saída | Fechadura/Luz da Porta, Saída de Intertravamento Fechado |
| Aplicativos | Portas deslizantes médicas, portas de vidro, portas de armário, portas deslizantes resistentes, etc. |
