Descrição do produto e classificações do sistema
Especificações principais: O controlador tem uma potência nominal de 0,75KW e opera com uma tensão nominal de 220V.

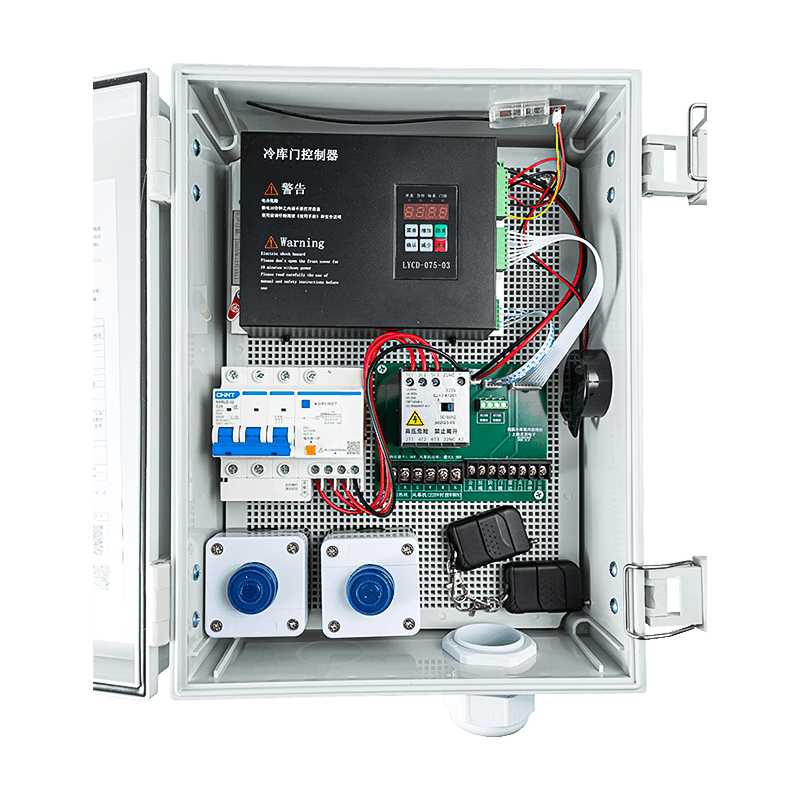

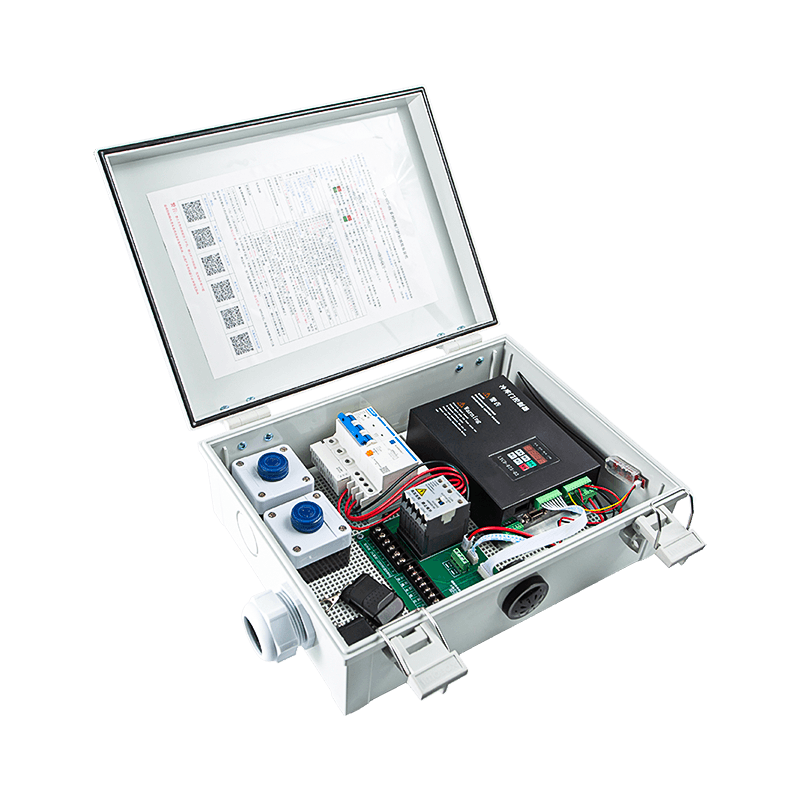

Integração do sistema: Normalmente fica alojado na caixa de controle da porta do refrigerador AIG-1500L-01J.

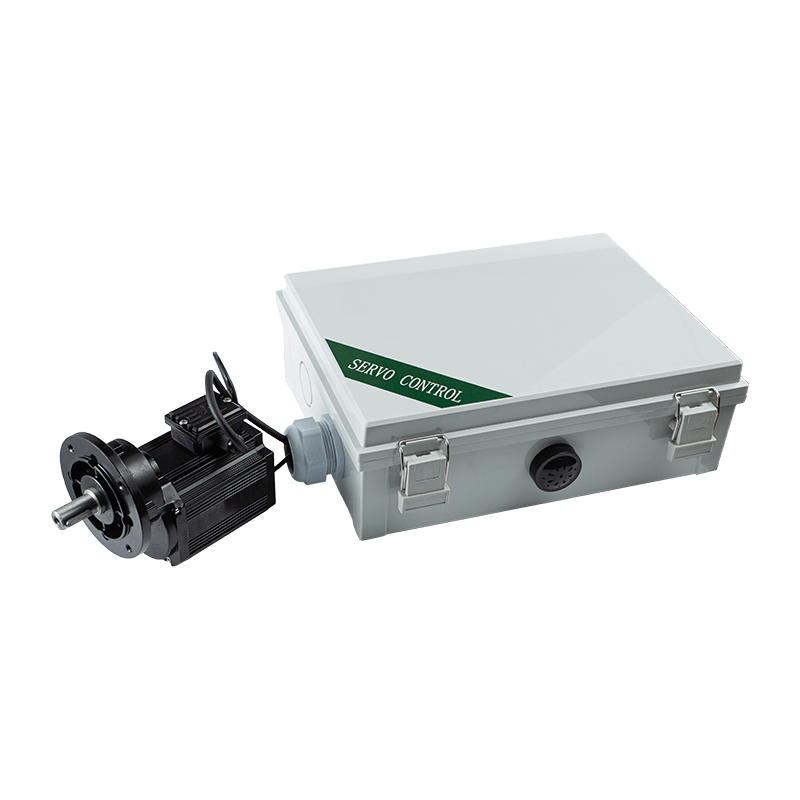

Motor compatível: O sistema utiliza o MT01-JS-45N (DLG-56S-45), um motor redutor trifásico de ímã permanente com torque nominal de 45 N.m e taxa de redução de 1: 6,45.
Suporte periférico: O controlador inclui saídas dedicadas para fios de aquecimento externos (até 1KW a 220V) para evitar o congelamento da porta e cortinas de ar externas (até 2,2KW) para manter o controle do clima.
Aplicativos
Ambiente Primário: Projetado para instalações frigoríficas, gerenciando portas de correr pesadas que exigem alto torque e precisão.
Resiliência Ambiental: O sistema é construído para suportar condições adversas, com o motor classificado para temperaturas ambientes entre -25°C e 50°C e umidade relativa de até 95%.
Principais recursos
Comissionamento guiado por voz: O controlador apresenta um método de depuração automatizado onde um alto-falante fornece uma contagem regressiva e comandos de voz para orientar o usuário através do autoteste da porta e medição de largura.
Interface de E/S flexível: fornece terminais para uma ampla gama de sinais externos, incluindo cabos de tração, radar, fechaduras de portas, paradas de emergência e sensores antiesmagamento.
Parametrização Personalizável: Os usuários podem ajustar nove engrenagens de velocidade, corrente de partida do motor e torques de aperto específicos para quando a porta atingir sua posição totalmente aberta ou fechada.
Relés Programáveis: Três saídas de relé podem ser atribuídas a diversas funções, como comutação de cortina de ar, sinais de ocupação de biblioteca ou saídas de alarme.
Gerenciamento Remoto: O sistema inclui um módulo receptor de controle remoto com emparelhamento de código simples e procedimentos de compensação para operação sem fio.
Parâmetros de desempenho do produto
| Tensão de entrada | 176–264 VCA, 50/60 Hz |
| Controle Motor | Servomotor redutor de alta tensão controlável, potência máxima de saída 1500 W |
| Sinais de entrada | Abrir, Fechar, Parar, Anti-esmagamento/Proteção contra incêndio, Fechadura de porta, Radar, etc. |
| Resultados | Motor de cortina de ar de 380 VCA, elemento de aquecimento de 220 VCA, campainha, sinal de posição aberta, sinal de posição fechada |
| Comunicação | Uma interface RS485, permitindo controle em rede |
