Descrição do produto

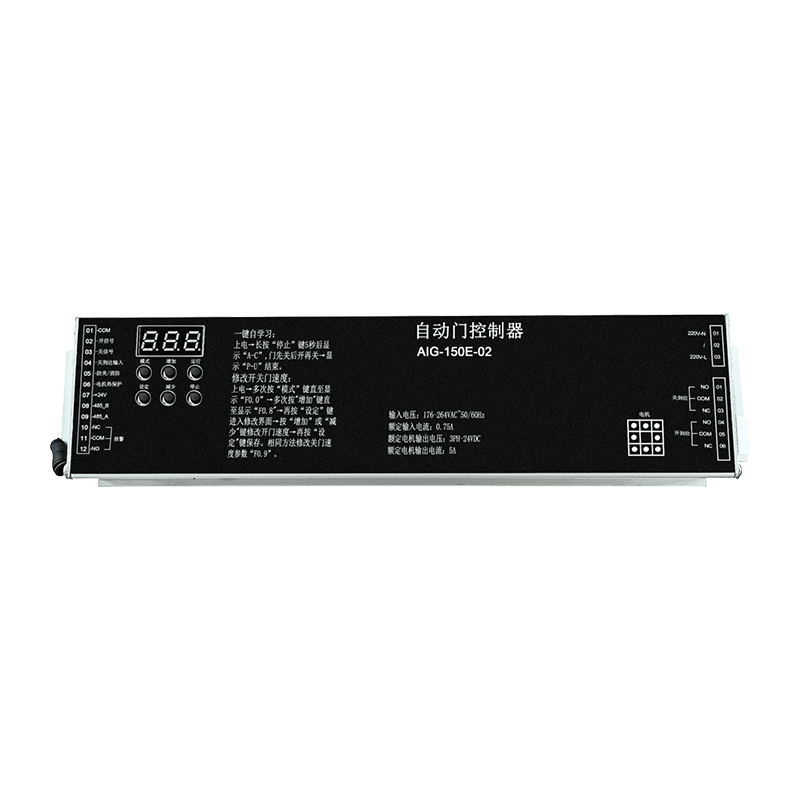

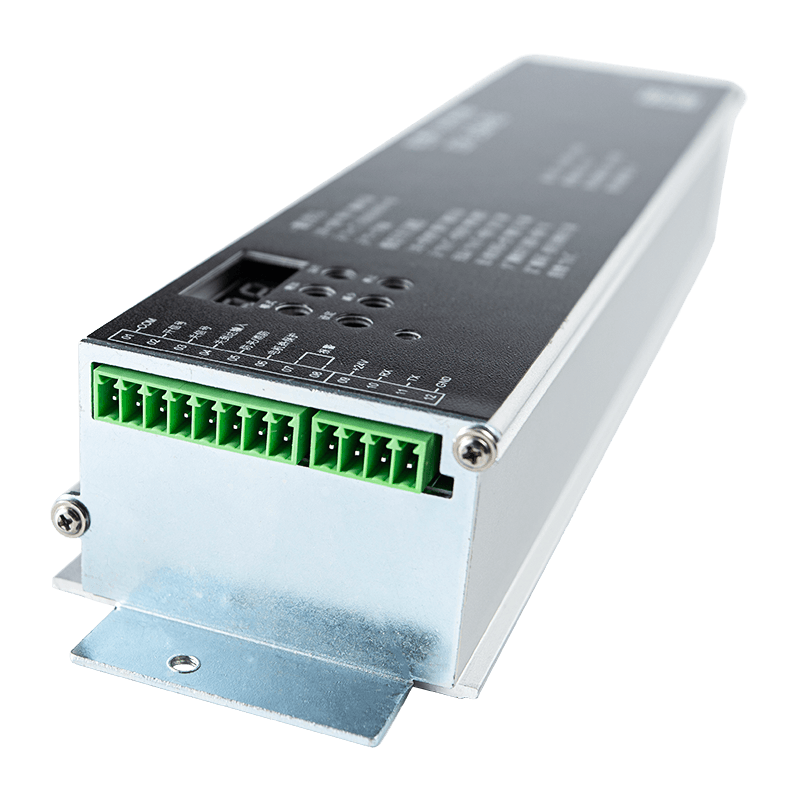

Modelo: O AIG-150E-02 é um controlador DC sem escova projetado especificamente para portas de elevadores.
Alimentação e entrada: Opera em uma entrada monofásica de 220 V usando um método de fiação de três fios (telecomunicações).
Compatibilidade do Sistema: Foi projetado para funcionar com motores DC sem escovas, especificamente o modelo MT02-WS-100W.
Aplicativos
Uso principal: O dispositivo serve como controlador de porta deslizante.
Configurações específicas: O sistema inclui configurações para tipos específicos de portas, como portas médicas (versões síncronas de codificador e sem escovas DC).
Ambiente: Motores compatíveis como o MT01-YC-43W são classificados para temperaturas de operação entre -20°C e 50°C.
Principais recursos
Monitoramento de status: Um display de tubo digital fornece feedback em tempo real sobre o estado operacional, como medição automática da largura da porta (A_c), abertura normal (Uoo) e fechamento (Uco).
Parâmetros personalizáveis:
Parâmetros do usuário (série P): Permite ajuste de velocidades de abertura/fechamento, tempos de atraso de fechamento automático e torque anti-esmagamento.
Parâmetros técnicos (série F): Fornece controle mais profundo sobre pares de pólos do motor, taxas de redução e configurações avançadas de anel de velocidade KP/KI para aceleração e desaceleração suaves.
Controle de torque: O controlador gerencia várias fases de torque, incluindo torque de partida, torque anti-esmagamento e torque de retenção quando a porta estiver no lugar.
Modos de operação: Suporta modelos primário-secundário, modos de bateria de emergência e um modo de demonstração de envelhecimento para testes,
Benefícios e funções de segurança
Proteções de segurança: O controlador inclui detecção de bloqueio integrada (com sensibilidade ajustável) para identificar quando o caminho de uma porta está obstruído.
Ferramentas de diagnóstico: Um sistema abrangente de solução de problemas identifica falhas específicas, como falha do encoder/Hall (E02), sobretensão (E05) e sobrecarga do motor (E18).
Integridade Operacional: Para garantir a segurança, o sistema requer instalação profissional, aterramento rigoroso do fio terra e uso de cabos blindados para codificadores para evitar interferências.
Recursos de manutenção: O controlador rastreia as horas de trabalho acumuladas e permite uma "recuperação de parâmetros" para redefinir o dispositivo para os padrões de fábrica para tipos de portas específicos.
Parâmetros de desempenho do produto
| Tensão de entrada | 176–264 VCA, 50/60 Hz |
| Compatibilidade de motores | Suporta servo motores de alta tensão ou motores assíncronos de alta tensão; corrente máxima de saída: 3A; potência máxima de saída: 500W |
| Sinais de entrada | Aberto, Fechado, Proteção contra esmagamento/fogo, Chegada, Proteção térmica do motor |
| Sinais de saída de relé | Posição aberta alcançada, Posição fechada alcançada, Alarme de falha |
| Interface de comunicação | Uma porta de comunicação serial, conectável a uma tela sensível ao toque externa ou painel de depuração |
| Faixa de aplicação | Adequado para operadores de portas de elevador síncronas em geral e operadores de portas de elevador assíncronas em geral |
