Descrição do produto

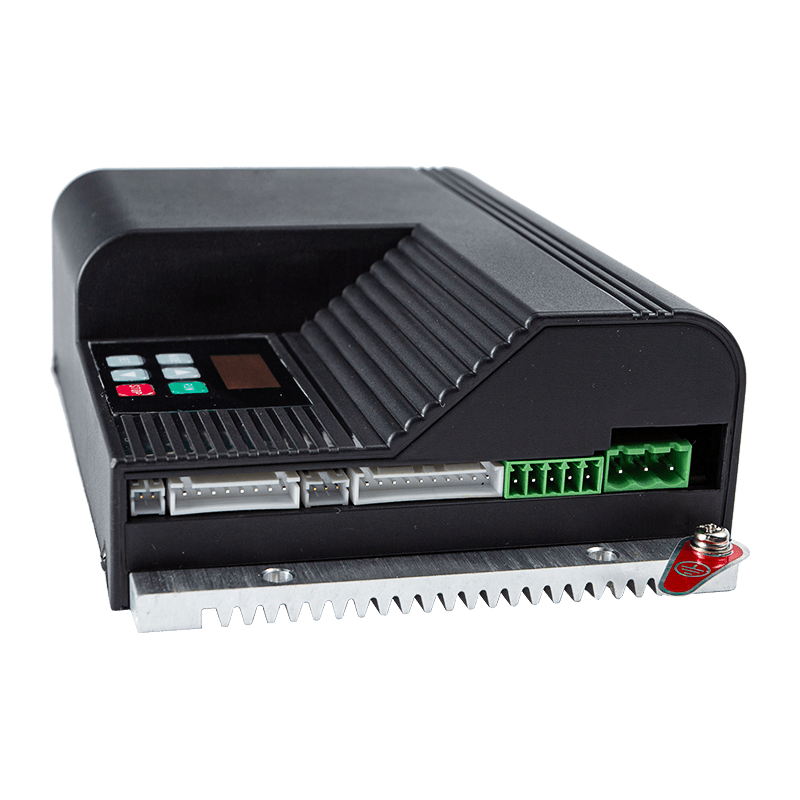

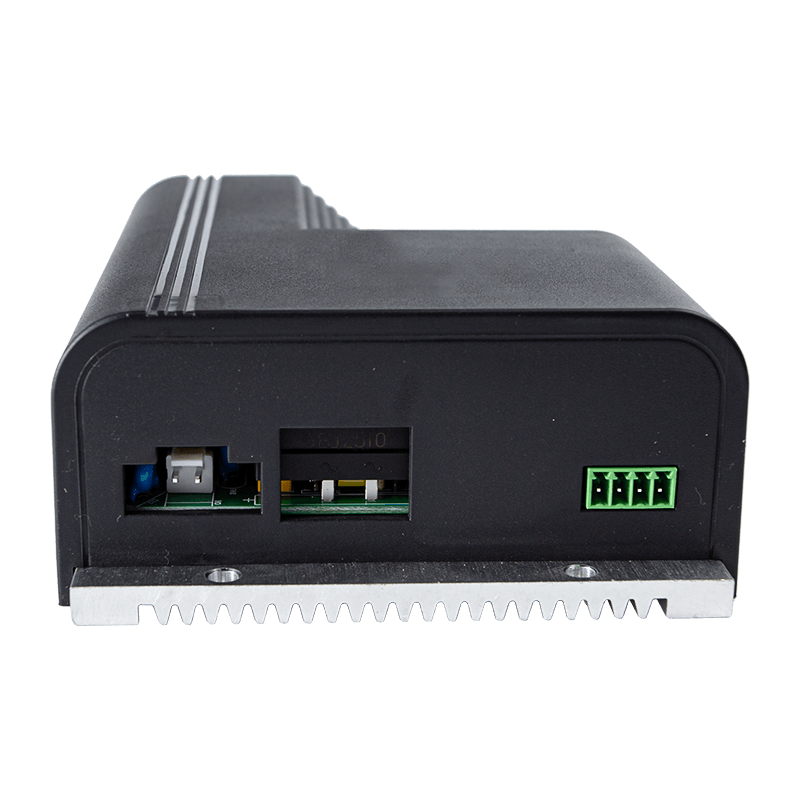

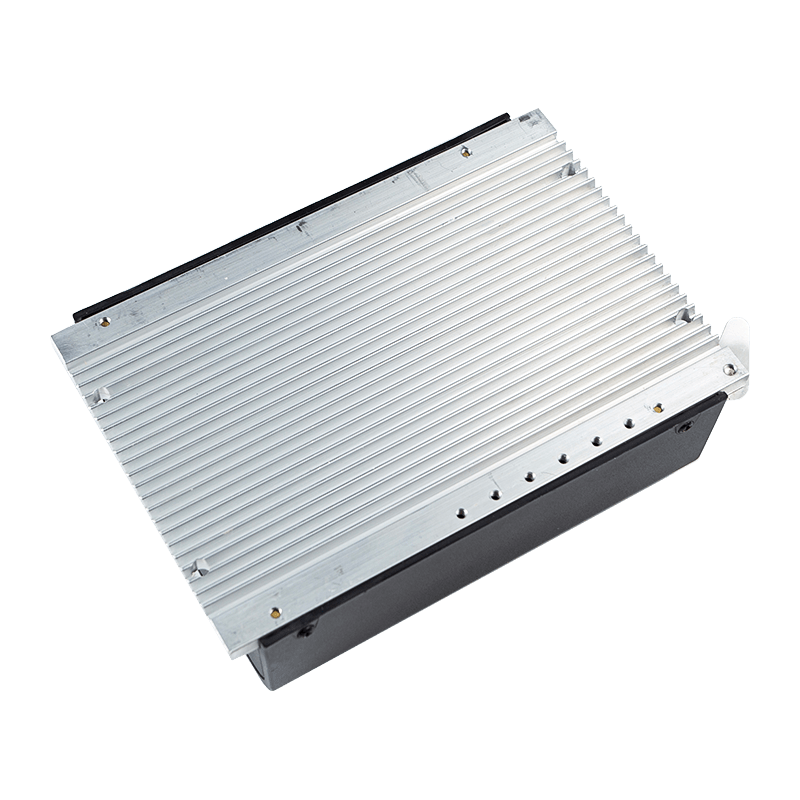

Tipo de dispositivo: Um servocontrolador de porta de elevador de alto desempenho projetado para gerenciamento preciso de sistemas de portas de elevador.
Método de controle: Utiliza controle PWM de vetor espacial de malha totalmente fechada.
Compatibilidade do sistema: Projetado especificamente para funcionar com o servo motor de ímã permanente MT01-TB-120W.
Requisitos de energia: Opera com tensão de entrada monofásica de 176 ~ 264 Vca (50/60 Hz).
Principais recursos
Monitoramento abrangente: Apresenta um display digital que monitora a velocidade de saída, corrente, tensão do barramento, posição da porta e tempo total de operação.
Comissionamento com um toque: Inclui uma função automatizada de “depuração de uma tecla” (A-c) que mede a largura da porta e testa a posição inicial.
Parametrização Extensa:
Curvas de porta (grupos O e C): Permite o ajuste fino de quatro engrenagens de velocidade diferentes, incluindo distâncias de buffer específicas, velocidades de aceleração e desaceleração para ciclos de abertura e fechamento.
Parâmetros técnicos (grupo F): Gerencia pares de pólos do motor, linhas do encoder e funções de saída de relé.
E/S flexível: Equipado com oito entradas digitais (para sinais como alarmes de incêndio, sensores de segurança e comandos de porta) e três saídas de relé para alarmes de status ou falha.
Lógica avançada: Suporta modos de sinal de porta de comutação de nível e borda e inclui tempos de julgamento ajustáveis para bloqueio de porta.
Aplicativos
Aplicação principal: Gerenciamento da operação de portas deslizantes de elevadores.
Modos especializados: Inclui um modo de demonstração (F1.4) para ciclos de teste contínuo do mecanismo da porta.
Sistemas Integrados: Suporta comunicação TTL para cópia de dados e configuração/depuração de parâmetros externos.
Parâmetros de desempenho do produto
| Tensão de entrada | 176–264 VCA, 50/60 Hz |
| Compatibilidade de motores | Suporta motor sem escova controlável de 24 Vcc ou servo motor; corrente máxima de saída 7,5A; potência máxima de saída 150W |
| Fonte de alimentação | Fonte de alimentação de comutação integrada de 24 V |
| Comunicação | Equipado com função de rede de comunicação RS-485 |
| Sinais de entrada | Aberto, Fechado, Proteção contra esmagamento/fogo, Chegada, Proteção térmica do motor |
| Sinais de saída de relé | Posição aberta alcançada, Posição fechada alcançada, Alarme de falha |
| Faixa de aplicação | Exportar portas de elevador, portas de elevador de villa e sistemas de operador de porta especialmente personalizados |
