Descrição do produto

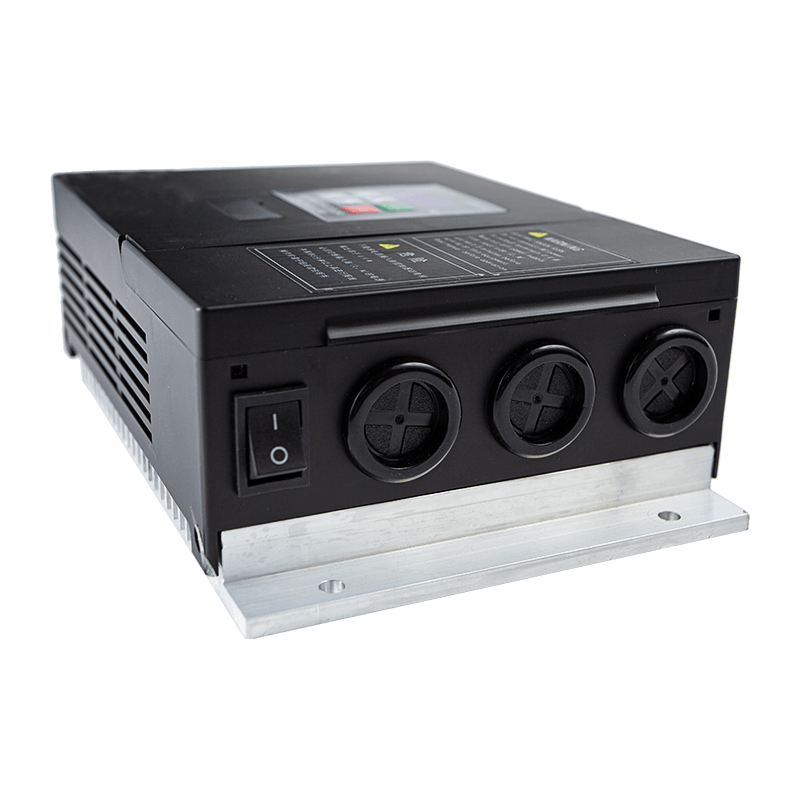

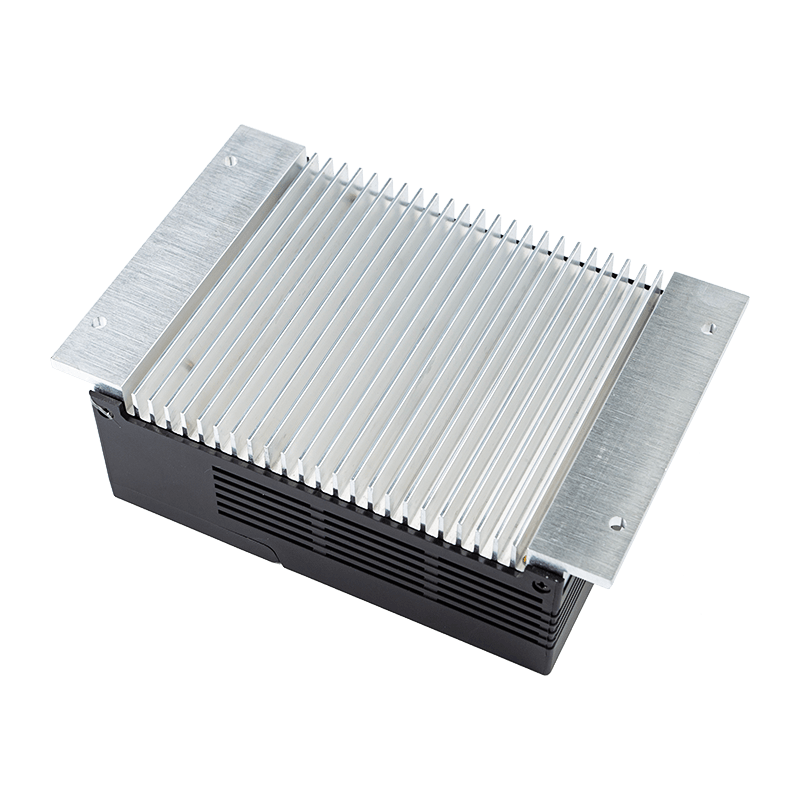

Tipo de dispositivo: Este é um inversor de frequência variável projetado especificamente como controlador assíncrono CA de porta de elevador.
Interface do Sistema: Possui teclado digital com display para navegação, edição de parâmetros (tipos “p”, “n” e “d”) e monitoramento.

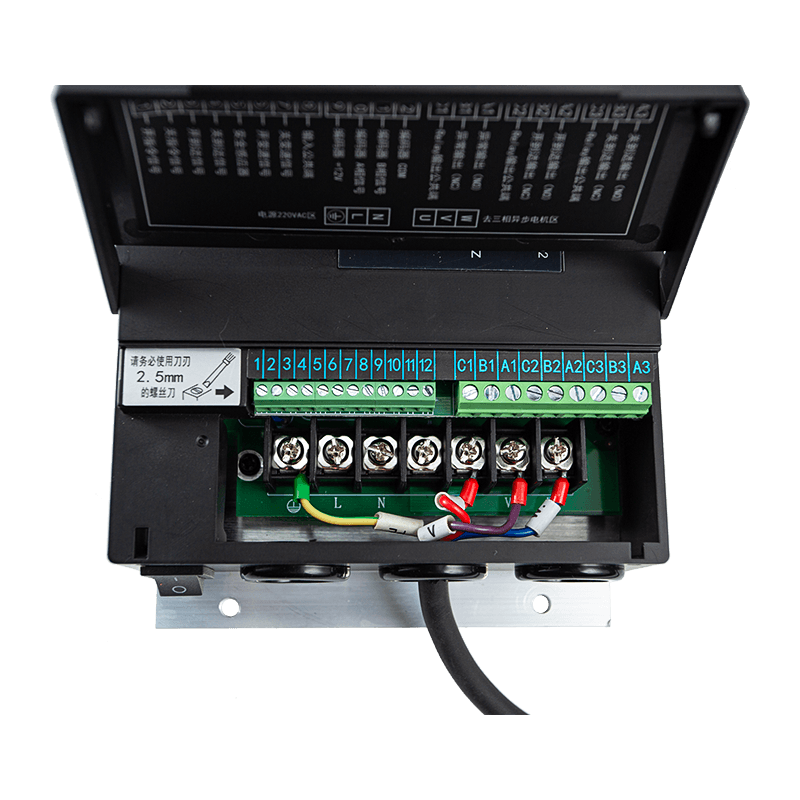

Alimentação e conectividade: A unidade utiliza uma fonte de alimentação monofásica e inclui terminais para conexão do motor, sinais de entrada (aberto/fechado/limite) e saídas de erro.
Aplicativos
Uso Primário: Controlar os ciclos de abertura e fechamento de portas de elevadores/elevadores.
Modos de operação: Suporta vários modos de operação especializados, incluindo:
- Modos Encoder e Encoder Circle.
- Modos de interruptor de 4 posições e círculo de interruptor de 4 posições.
- Modo de comunicação via RS-485 para controle integrado do sistema.
- Modo manual para teste e configuração.
Principais recursos
Curvas de porta personalizáveis: os usuários podem ajustar com precisão o movimento da porta ajustando parâmetros de aceleração, desaceleração e frequência em diferentes estágios do ciclo de abertura/fechamento.
Controle de torque programável: Inclui um nível de aumento de torque DC (P05) e configurações específicas de manutenção de corrente (d40, d41) para manter a posição da porta depois de totalmente aberta ou fechada.
Lógica de controle flexível: O controlador permite a seleção da lógica do sinal de entrada (Normalmente Aberto ou Normalmente Fechado) e oferece vários modos de controle (Teclado, Terminal ou Comunicação).
Monitoramento em Tempo Real: O sistema monitora e exibe uma ampla gama de dados, incluindo frequência de saída, corrente, posição da porta, largura da porta (pulsos) e tempos totais de execução.
Segurança: Um recurso de proteção por senha (P41) está disponível para bloquear parâmetros e evitar alterações acidentais ou não autorizadas.
Benefícios
Precisão e suavidade: Ao fornecer até seis tempos diferentes de aceleração/desaceleração para abertura e fechamento, o controlador garante uma operação mecânica suave e uma curva de funcionamento de alta qualidade.
Proteção Abrangente: O inversor inclui proteções integradas contra sobrecorrente, sobretensão, subtensão e sobrecarga, que protegem tanto o controlador quanto o motor contra danos.
Solução de problemas simplificada: Uma extensa lista de códigos de erro (por exemplo, SC1 para sobrecorrente, Er1 para falha de pulso do encoder) permite que os técnicos diagnostiquem e solucionem falhas rapidamente.
Pronto para uso: As unidades são enviadas com ajuste automático de fábrica para pulsos de largura de porta e parâmetros de função, permitindo operação básica imediata.
Parâmetros de desempenho do produto
| Tensão de entrada | 176–264 VCA, 50/60 Hz |

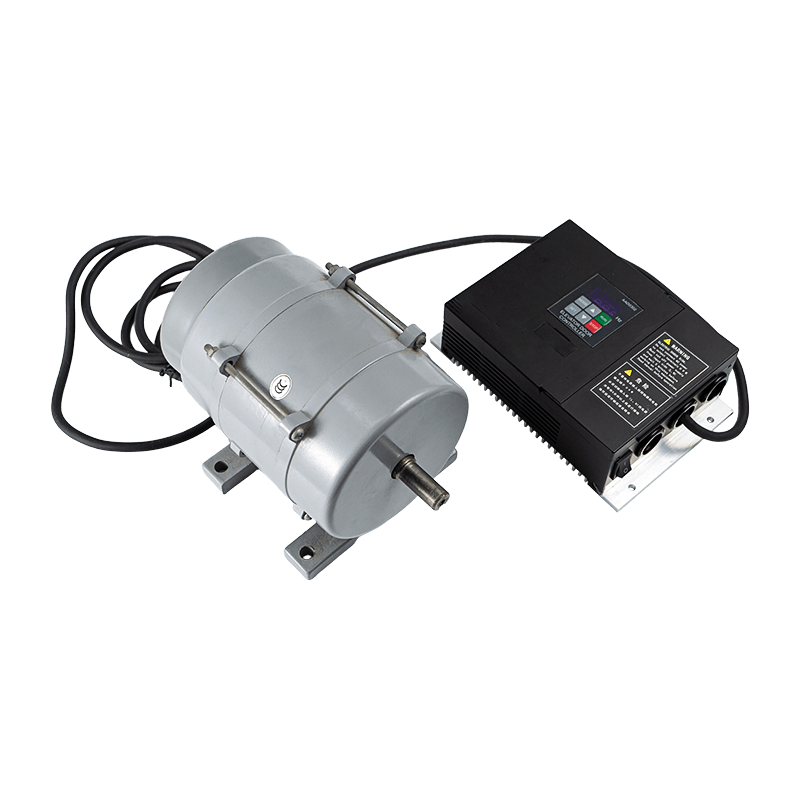

| Compatibilidade de motores | Suporta servo motores de alta tensão ou motores assíncronos de alta tensão; corrente de saída máxima 3A, potência máxima de saída 500W |
| Sinais de entrada | Aberto, Fechado, Proteção contra esmagamento/fogo, Posição alcançada, Proteção térmica do motor |
| Sinais de saída de relé | Posição aberta alcançada, Posição fechada alcançada, Alarme de falha |
| Faixa de aplicação | Compatível com modelo Panasonic AAD03020 |
