Descrição e aplicações do produto
Uso primário: Este controlador foi projetado especificamente para gerenciar a operação de portas deslizantes de câmaras frigoríficas.

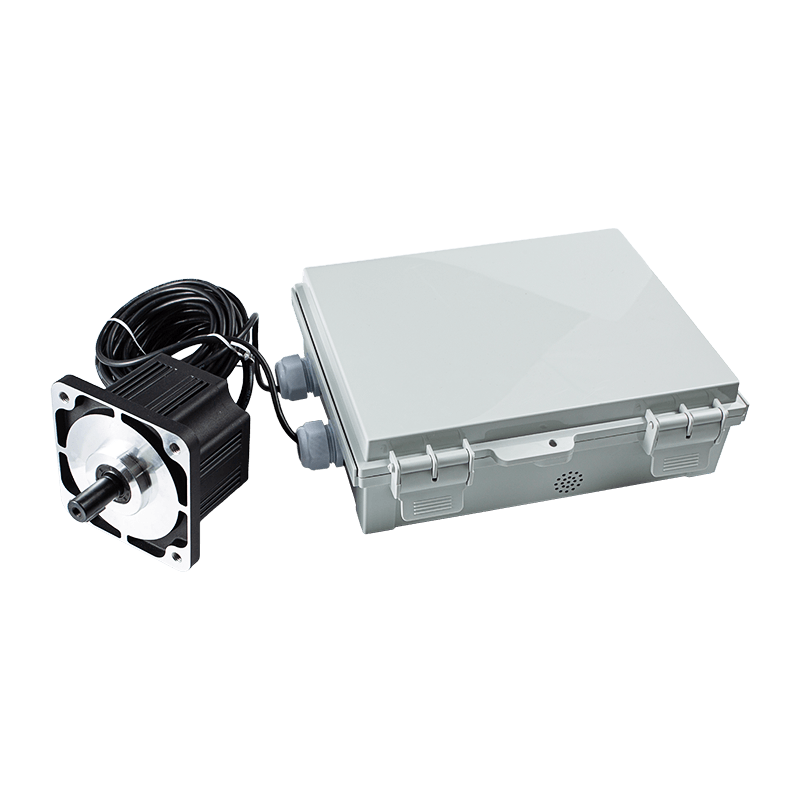

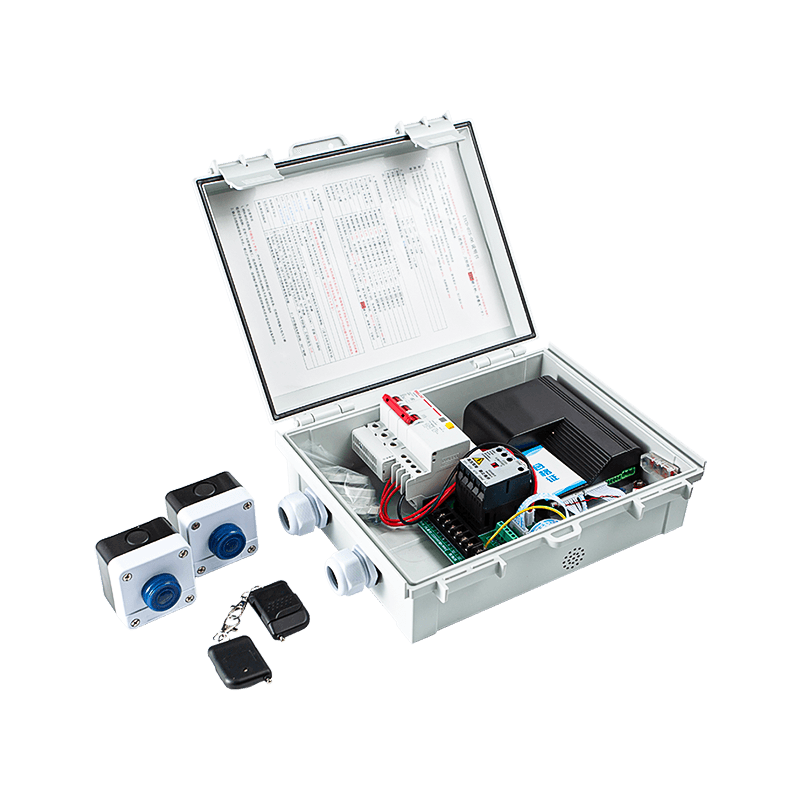

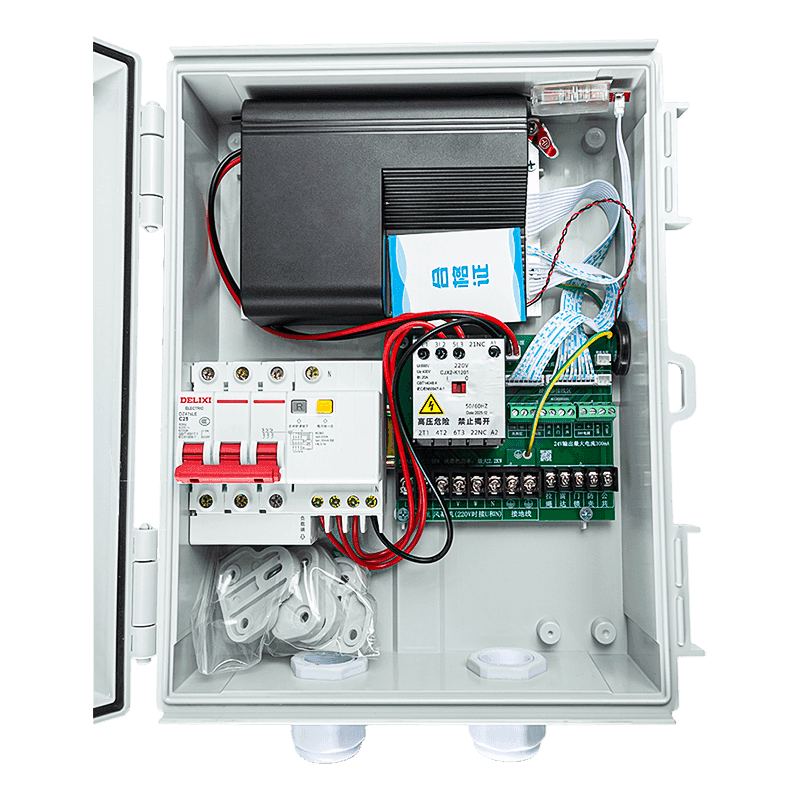

Componentes do sistema: O sistema normalmente inclui a caixa de controle AIG-1500P-02Y, o controlador AIG-750L-06 (disponível em modelos de voz ou tela sensível ao toque) e um motor DC sem escova compatível.
Ambiente Alvo: Projetados para armazenamento refrigerado, os motores compatíveis são construídos para operar em temperaturas que variam de -30°C a 60°C.
Principais recursos
Operação personalizável: Os usuários podem ajustar uma ampla gama de parâmetros, incluindo velocidades de abertura/fechamento, torque e tempos de fechamento atrasados.
Monitoramento Avançado: O sistema inclui um menu de monitoramento (parâmetros N01-N24) para rastrear dados em tempo real, como frequência de saída, corrente, posição da porta, registros de falhas e tempos totais de execução.
Interface e Indicadores: O display digital do tubo usa códigos específicos para indicar o status:
Espera: Exibe "000".
Sinais de entrada: identifica fontes como controles remotos (100), cabos de tração (200), radar (300) e sensores anti-esmagamento (400).
Status de Operação: Mostra se a porta está abrindo (001) ou fechando (002).
Periféricos integrados: O controlador gerencia componentes externos como fios de aquecimento (até 1KW) e cortinas de ar (até 2,2KW).
Benefícios e funções de segurança
Proteções de segurança: O sistema possui configurações de torque anti-esmagamento e tempos de determinação para evitar acidentes.
Nota: A proteção contra aprisionamento não está ativa dentro de 20 cm das posições totalmente aberta ou fechada.
Confiabilidade: Os motores possuem isolamento Grau B e são à prova de umidade, tornando-os adequados para ambientes de alta umidade típicos de armazenamento refrigerado.
Facilidade de manutenção: O controlador registra as últimas quatro falhas (E01-E99), permitindo que os técnicos diagnostiquem rapidamente problemas como falhas no sensor Hall (E02), subtensão (E05) ou sobrevelocidade (E15).
Controle flexível: Suporta vários modos de trabalho, incluindo operação de clique no painel ou modos de controle externo (radar, cabo de tração, etc.).
Nota importante de segurança: Para evitar eletricidade induzida por alta tensão e risco de choque elétrico, o fio terra do motor deve ser conectado à marca de aterramento do controlador.
Parâmetros de desempenho do produto
| Tensão de entrada | 176–264 VCA, 50/60 Hz |
| Controle Motor | Suporta motor DC sem escova de alta tensão, potência máxima de saída 1500W |
| Sinais de entrada | Abrir, Fechar, Parar, Proteção anti-pinçamento/fogo, Fechadura de porta, Resistência à detecção de temperatura por radar, etc. |
| Resultados | Motor de cortina de ar de 380 VCA, elemento de aquecimento de 220 VCA, campainha, saída de posição aberta, saída de posição fechada |
| Comunicação | Uma interface RS-485 para controle em rede |
| Faixa de aplicação | Portas para câmaras frigoríficas, portas deslizantes industriais para serviços pesados |
