Recursos
Faixa de medição: -0,1MPa...0MPa~0,01MPa...100MPa.
Com display, o valor da pressão em tempo real é mostrado.
A calibração do ponto zero e da escala completa é conveniente.
Proteção contra polaridade reversa e proteção contra limitação de corrente.
Resistente a quedas de raios e choques de pressão.
Alta precisão, alta estabilidade e alta confiabilidade.
Áreas de aplicação
Controle de processos industriais
Medição hidráulica
Medição de pressão em vários ambientes agressivos
Visão geral do produto

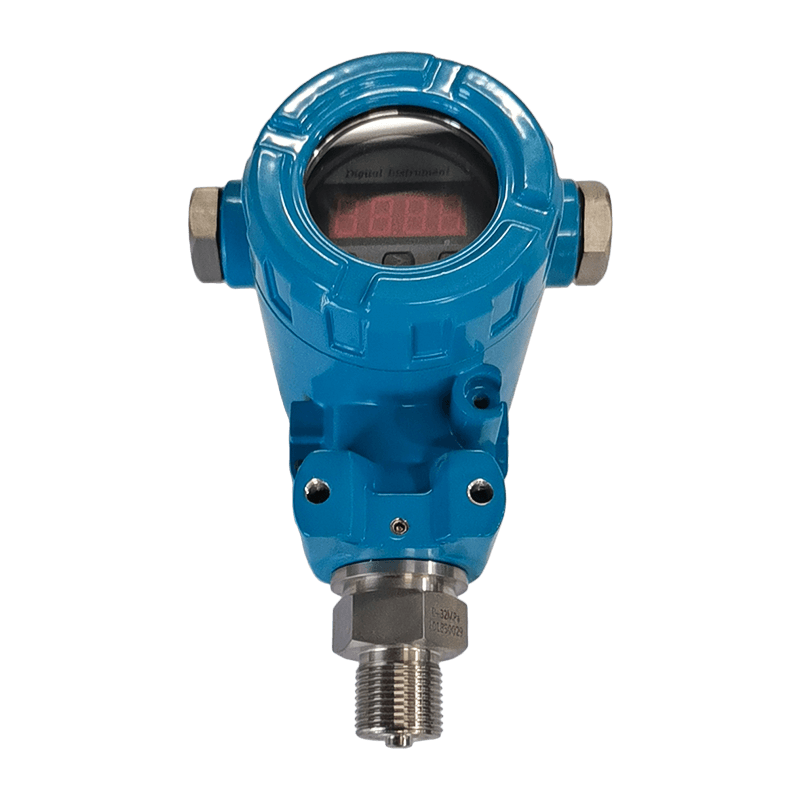

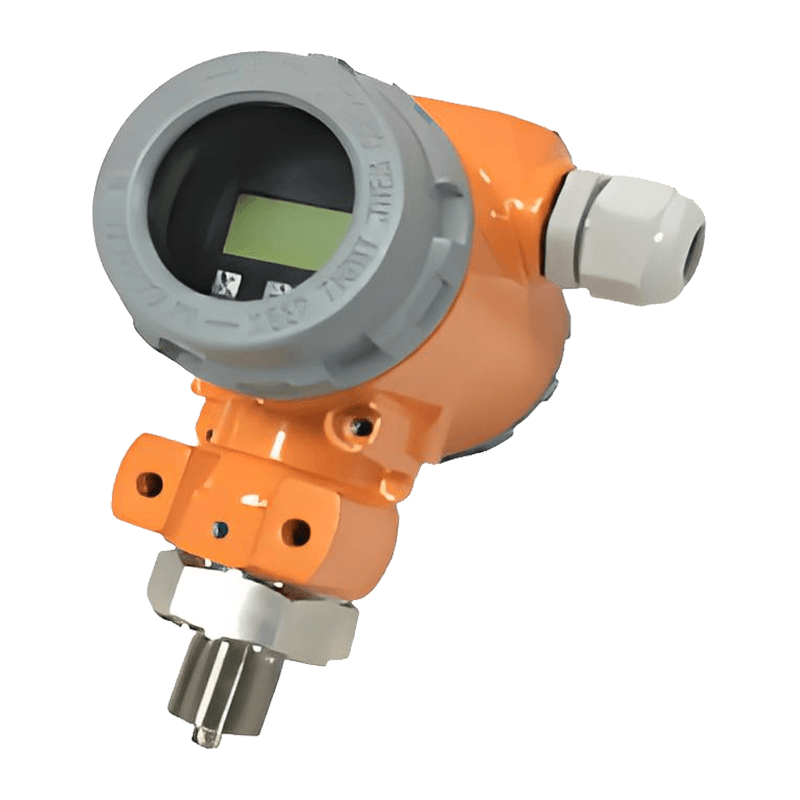

O transmissor de pressão AI-TD com display digital à prova de explosão usa um sensor de pressão de silício com um diafragma de aço inoxidável como elemento de medição de sinal e emprega um circuito IC dedicado para compensação de desempenho de ponto zero e temperatura em uma ampla faixa de temperatura. Este transmissor de pressão possui um display digital LCD e é certificado à prova de explosão.
Este produto é utilizado para medição de pressão em processos industriais como petróleo, química, metalurgia, energia e hidrologia.

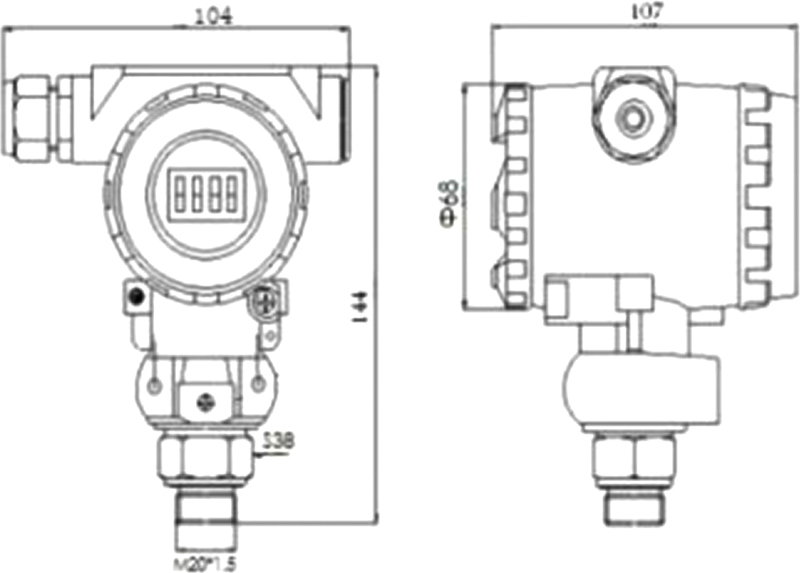

Estrutura externa: (unidade: mm)
Esta imagem é apenas para referência; o produto real prevalecerá. As interfaces de pressão podem ser personalizadas.
Parâmetros técnicos:
| Parâmetros de pressão |
| Alcance | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Sobrecarga | 2 vezes a escala completa ou 110MPa (o que for menor) |
| Tipo de pressão | Pressão manométrica, pressão absoluta, pressão manométrica selada |
| Parâmetros elétricos |
| Fonte de alimentação | 12~32V CC |
| Sinal de saída | 4mA~20mA DC (sistema de dois fios) |
| Resistor de carga | ≤ (U-12) /0,02Ω |
| Parâmetros estruturais |
| Gabinete | Carcaça de alumínio fundido à prova de explosão |
| Sensor | Aço inoxidável 316L |
| Anel de vedação | Borracha fluorada |
| Nível de proteção | IP65 |
| Condições ambientais |
| Adequação da mídia | Vários fluidos que não corroem o aço inoxidável 316L e a borracha fluorada |
| Temperatura de compensação | - 10℃~80℃ |
| temperatura média | -30°C~80°C (tipo de display LCD: -20°C~80°C) |
| Temperatura de armazenamento | -40°C~125°C (tipo de display LCD: -20°C~80°C) |
| Indicadores de desempenho |
| Precisão | ≤±0,1%FS (Mínimo) | ≤±0,25%FS (Típico) | ≤±0,5%FS (Máximo) |
| Coeficiente de temperatura de ponto zero | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Coeficiente de temperatura em escala real | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Estabilidade a longo prazo | ±0,2%FS/ano (máximo) |
