Recursos
● Ampla faixa de medição, -0,1MPa a 100MPa.
● Toda construção em aço inoxidável, vários tipos de interface de pressão.
● Desempenho confiável, seguro e fácil de usar.
● Vários tipos de sinais de saída.
● A proteção contra polaridade reversa e a proteção instantânea contra sobrecorrente e sobretensão atendem aos requisitos de proteção EMI.
● Produtos à prova de explosão intrinsecamente seguros atendem aos requisitos de projeto do padrão GB3836.4.
● Os produtos à prova de explosão atendem aos requisitos de projeto do padrão nacional GB3836.2.
Visão geral do produto

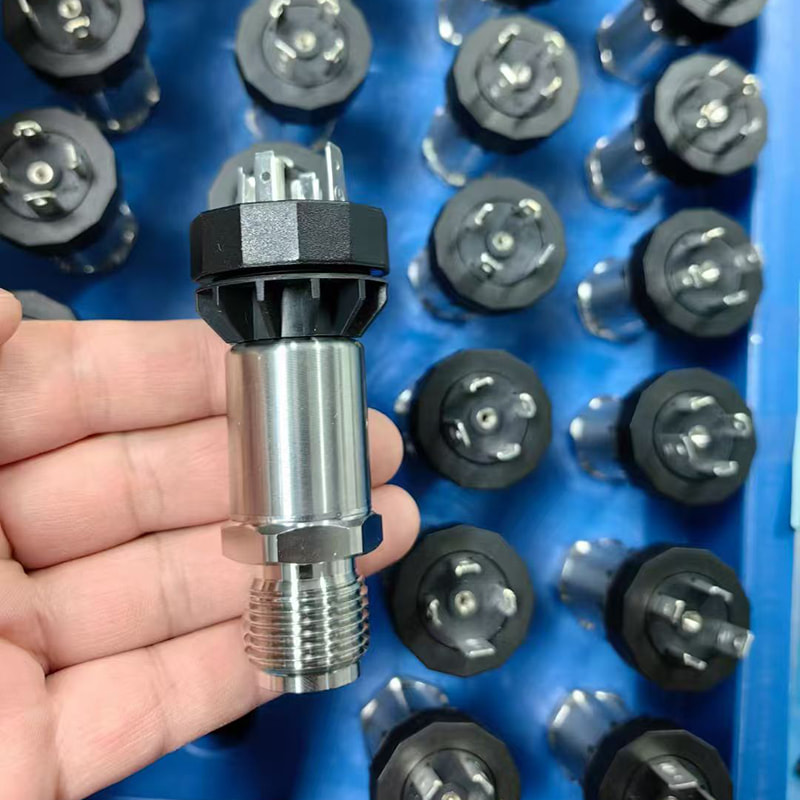

O transmissor de pressão AI-TH Hirschmann usa um sensor de pressão piezoresistivo OEM com um diafragma de aço inoxidável como elemento de medição de sinal. Ele passa por testes automatizados de computador e utiliza tecnologia de corte a laser para compensação de ponto zero e desempenho de temperatura em uma ampla faixa de temperatura. O circuito de processamento de sinal, localizado dentro de uma caixa de aço inoxidável, converte o sinal do sensor em um sinal de saída padrão. Todo o produto passou por testes rigorosos e triagem de envelhecimento de componentes, produtos semiacabados e produtos acabados, garantindo um desempenho estável e confiável.
Com sua excelente confiabilidade, flexibilidade e versatilidade, este produto é amplamente utilizado para medição e controle de pressão em processos industriais como petróleo, química, metalurgia, energia e nível de água.

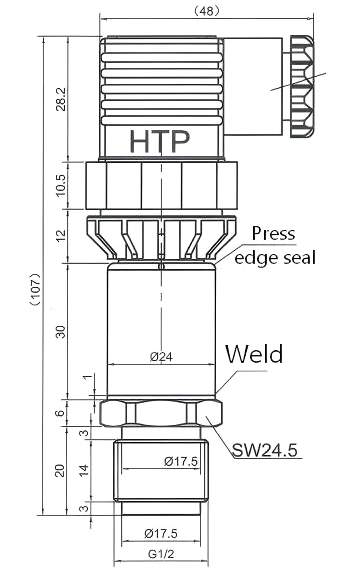

Estrutura externa: (unidade: mm)
Esta imagem é apenas para referência; o produto real prevalecerá. As interfaces de pressão podem ser personalizadas.
Parâmetros técnicos:
| Alcance | -0,1M pa ▪▪▪ 0MPa~0,01MPa ▪▪▪ 100MPa |
| Sobrecarga | 2 vezes a pressão total ou 110MPa (o que for menor) |
| Tipo de estresse | Pressão manométrica, pressão absoluta ou tipo de pressão manométrica selada |
| Precisão | ±0,5%FS |
| Estabilidade a longo prazo | Máximo ±0,3%FS/ano |
| Coeficiente de temperatura de ponto zero | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(>100kPa) |
| Coeficiente de temperatura em escala real | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(>100kPa) |
| Temperatura de compensação | -10℃~80℃ |
| Temperatura operacional | -30°C~80°C, tipo intrinsecamente seguro -10°C~60°C |
| Temperatura de armazenamento | -40℃~125℃ |
| Tipo de saída | Tipo de corrente (sistema de dois fios) | Tipo de tensão (sistema de três fios) |
| Fonte de alimentação | 10~30VCC | 10~30VCC |
| Sinal de saída | 4mA~20mADC | 0/1~5/10VCC |
| Resistência de isolamento | 100MΩ, 100VCC |
| Proteção de gabinete | IP65 (tipo plug-in) |
| Conexão elétrica | Hessmann |
| Conexão de pressão | Rosca externa G1/2 (personalizável mediante solicitação) |
