Recursos
● Desempenho confiável, seguro e fácil de usar
● Possui proteção contra curto-circuito e proteção contra inversão de polaridade.
● Pode medir pressão manométrica, pressão absoluta e pressão de referência de vedação.
● Requisitos de projeto do ExiaⅡCT6 em conformidade com o padrão nacional GB3836.4
Áreas de aplicação
● Indústrias de petróleo, química e energia
● Abastecimento urbano de água e exploração hidrológica
● Acessórios de equipamentos, hidráulica e outras indústrias
O transmissor de pressão piezoresistivo universal AI-TE é um transmissor de pressão piezoresistivo desenvolvido e fabricado por nossa empresa. Ele pode ajustar a saída do ponto zero e da escala total. Ele utiliza um sensor de pressão piezoresistivo com alta estabilidade e confiabilidade, bem como um circuito específico para transmissor de alto desempenho, resultando em desempenho geral estável e confiável.
Os produtos têm sido amplamente utilizados na detecção e controle de pressão de fluidos em indústrias como petróleo, química, energia, hidrologia e geologia.

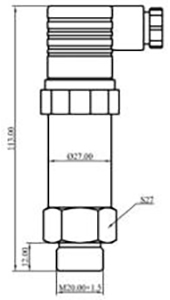

Estrutura externa: (unidade: mm)
 |  |
| Tipo Hirschmann | Tipo de cabo |
Parâmetros técnicos:
| Parâmetros de pressão |
| Alcance | -0,1MPa⋯0MPa~0,01 MPa⋯100MPa |
| Sobrecarga | 2 vezes a pressão total ou 110 MPa (o que for menor) |
| Tipo de estresse | Pressão manométrica, pressão absoluta, pressão manométrica selada |
| Parâmetros elétricos |
| Tipo de saída | Tipo atual | Tipo de tensão |
| Fonte de alimentação | 9~30V CC | 12~30V CC |
| Sinal de saída | 4mA~20mA DC (sistema de dois fios) | 0/1V~5/10V DC (sistema de três fios) |
| Resistor de carga | ≤（U-9）/0,02 | ≥10k |
| Resistência de isolamento | 100MΩ, 100V CC |
| Parâmetros estruturais |
| Gabinete | Aço inoxidável |
| Sensor | Aço inoxidável 316L |
| Anel de vedação | Borracha fluorada |
| Cabo | Cabo especial de polietileno de ∅7,5 mm |
| Nível de proteção | IP65 (tipo plug-in) | IP68 (tipo de cabo) |
| Condições ambientais |
| Adequação da mídia | Vários fluidos que não corroem o aço inoxidável 316L e a borracha fluorada |
| Temperatura de compensação | -10°C a 80°C |
| Temperatura operacional | -30℃~80℃ |
| Temperatura de armazenamento | -40℃~125℃ |
| Indicadores de desempenho |
| Precisão | ±0,25% FS (típico) | ±0,5%FS (máximo) |
| Coeficiente de temperatura de ponto zero | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Coeficiente de temperatura em escala real | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Estabilidade a longo prazo | ±0,3%FS/ano (máximo) |
