Recursos
● Projetado inteiramente em aço inoxidável 316L, com grau de proteção IP68.
● Mais de 2 vezes a sobrepressão e até 5 vezes a sobrepressão para um alcance inferior a 5 metros.
● Projeto de proteção anti-interferência e contra raios.
● Alta precisão, alta estabilidade e alta confiabilidade.
Áreas de aplicação
● Indústrias petrolíferas, químicas e energéticas.
● Abastecimento urbano de água, exploração hidrológica, geologia.
● Indústrias como detecção e controle de pressão de fluidos.
Visão geral do produto

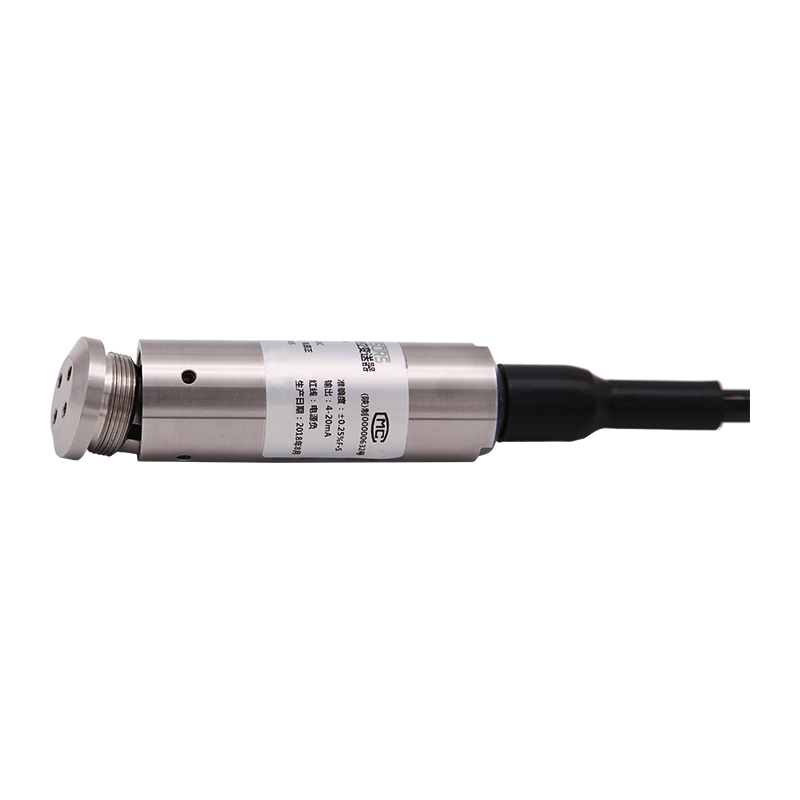

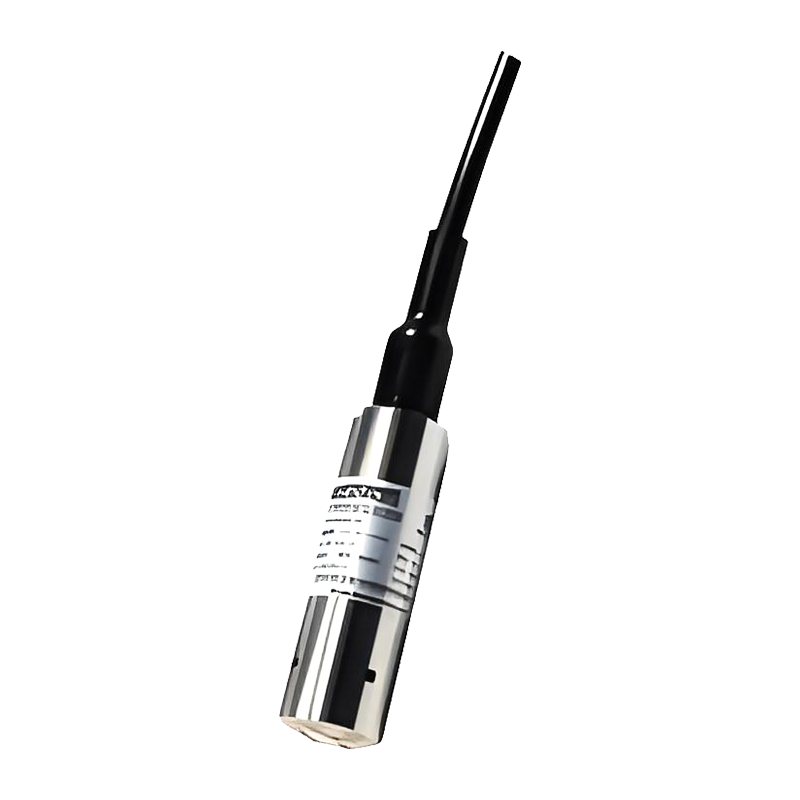

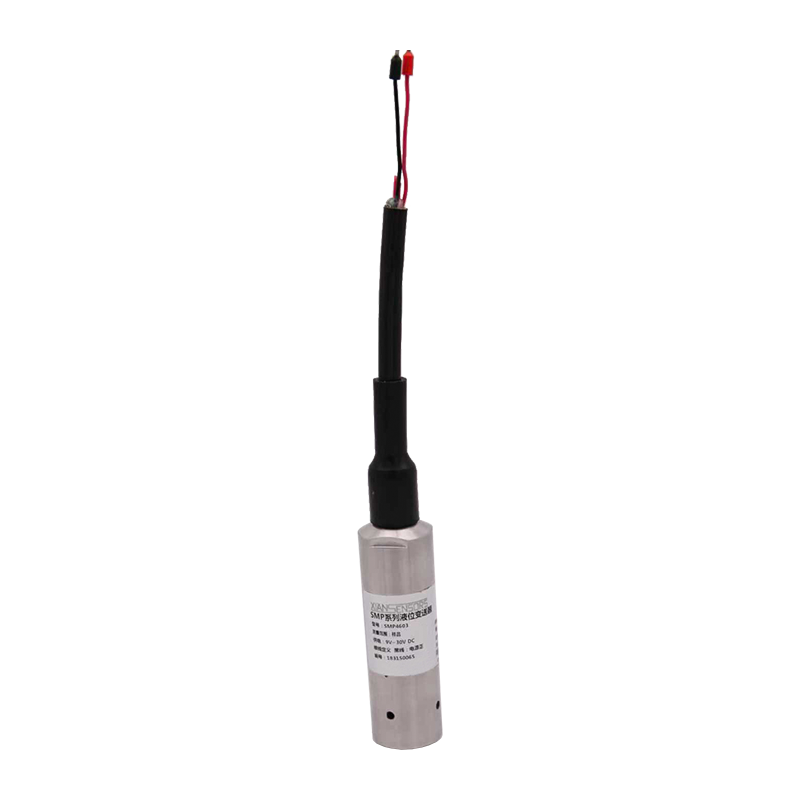

O transmissor de nível submersível de uso geral AI-LE usa um sensor de pressão de silício difuso de alto desempenho como elemento de medição. Ele mede a pressão hidrostática do líquido, que é proporcional à profundidade do líquido, e a converte em uma saída de sinal de corrente ou tensão padrão através de um circuito de condicionamento de sinal para obter uma medição precisa da profundidade do líquido.
Este produto é adequado para medir o nível de líquido de vários meios em sistemas petroquímicos, metalúrgicos, de energia, farmacêuticos, de abastecimento de água e drenagem e outras indústrias.
Estrutura externa: (unidade: mm)
Parâmetros técnicos:
| Parâmetros de pressão |
| Alcance | 0mH2O~1mH2O┅200mH2O |
| Sobrecarga | 2 vezes a pressão total, 5 vezes a sobrepressão para faixas que incluem 5 mH2O. |
| Parâmetros elétricos |
| Tipo de saída | Tipo atual | Tipo de tensão |
| Fonte de alimentação | 9~30V CC | 12~30V CC |
| Sinal de saída | 4mA~20mA DC (sistema de dois fios) | 0/1V~5/10V DC (sistema de três fios) |
| Resistor de carga | ≤（U-9）/0,02 Ω (sistema de dois fios) | ≥10k (sistema de três fios) |
| Parâmetros estruturais |
| Gabinete | Aço inoxidável |
| Sensor | Aço inoxidável 316L |
| Anel de vedação | Borracha fluorada |
| Cabo | Cabo especial de polietileno de ∅7,5 mm |
| Nível de proteção | IP68 |
| Condições ambientais |
| Adequação da mídia | Vários fluidos que não corroem o aço inoxidável 316L e a borracha fluorada |
| Temperatura de compensação | -10℃~80℃ |
| Temperatura operacional | -20℃~85℃ |
| Temperatura de armazenamento | -40℃~125℃ |
| Indicadores de desempenho |
| Precisão | ±0,25% FS (Típico) | ±0,5%FS (Máximo) |
| Erro de temperatura de ponto zero | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Erro de sensibilidade | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Estabilidade a longo prazo | ±0,3%FS/ano (máximo) |
