Recursos
● Projetado inteiramente em aço inoxidável 316L, com grau de proteção IP68.
● A sonda tem funções como prevenção de sedimentação, prevenção de ferimentos causados por objetos pontiagudos e prevenção do crescimento de organismos marinhos.
● Saída digital RS485.
● Correção e compensação de precisão em toda a faixa de temperatura, com precisão máxima de projeto de 0,1%FS.
● Atende aos requisitos ambientais da EMC.
Áreas de aplicação
● Transporte marítimo, conservação de água e hidrologia, medição de nível de tanques de água.
● Monitorização marinha, monitorização dos níveis fluviais e subterrâneos.
● Abastecimento urbano de água e monitoramento de esgoto rodoviário urbano.
● Monitoramento de profundidade de líquidos em indústrias como petroquímica e energia.
Visão geral do produto

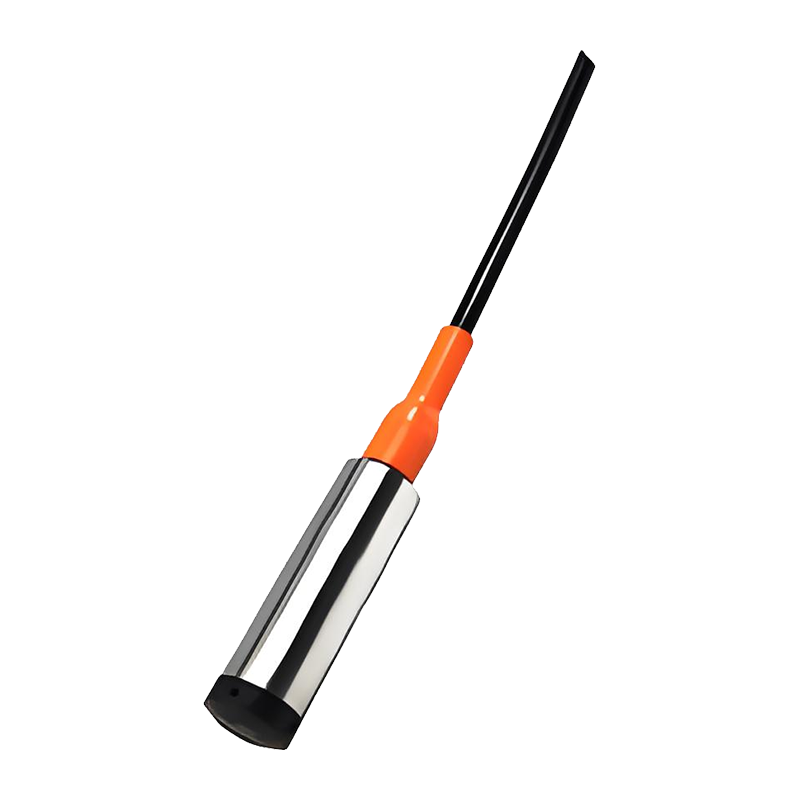

O transmissor de nível submersível inteligente AI-LF é uma nova geração de produtos inteligentes que usa um sensor de pressão de silício difuso de alto desempenho como elemento de medição. Ele apresenta correção e compensação precisas para as características inerentes de pressão e temperatura do sensor e transmite sinais de nível por meio de uma interface digital Modbus RTU RS485.
Este transmissor de nível foi projetado e desenvolvido de acordo com padrões e especificações nacionais, como produtos marítimos, padrões à prova de explosão, GJB150, GB/T2423 e JJG860. Também é fabricado e inspecionado de acordo com os requisitos do sistema de gestão de qualidade ISO9001:2015 e padrões da empresa. Este produto passou por verificação de longo prazo, demonstrando operação de dados estável e confiável. É adequado para ambientes agressivos com forte interferência e possui a capacidade de resistir a fortes interferências de sinais eletromagnéticos.

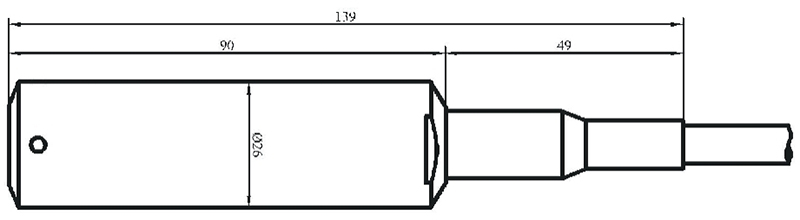

Estrutura externa: (unidade: mm)
Parâmetros técnicos:
| Parâmetros de pressão |
| Alcance | 0mH2O~1mH2O…200mH2O |
| Sobrecarga | 2 vezes a pressão total, 5 vezes a sobrepressão para 5 mH2O e menos. |
| Parâmetros elétricos |
| Fonte de alimentação | 10V ~ 28V CC |
| Sinal de saída | Saída do protocolo Modbus RS485 |
| Capacidade de carga | Até 99 transmissores podem ser conectados através do barramento RS485. |
| Resistência de isolamento | 100MΩ, 50V CC |
| Parâmetros estruturais |
| Gabinete | Aço inoxidável |
| Sensor | Aço inoxidável 316L |
| Anel de vedação | Borracha fluorada |
| Cabo | ∅ Cabo especial de polietileno de 7,5 mm |
| Nível de proteção | IP68 |
| Condições ambientais |
| Adequação da mídia | Vários fluidos que não corroem o aço inoxidável 316L e a borracha fluorada |
| Temperatura de compensação | -10℃~80℃ |
| Temperatura operacional | -20℃~85℃ |
| Temperatura de armazenamento | -40℃~125℃ |
| Indicadores de desempenho |
| Precisão | ±0,1%FS (mínimo) | ±0,5%FS (Máximo) |
| Coeficiente de temperatura de ponto zero | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Coeficiente de temperatura em escala real | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Estabilidade a longo prazo | ±0,3%FS/ano (Máximo) |
